產品介紹

1/2" GG95

小口徑、高精準輸送，適用精密製程與小流量需求。

額定流量

15 L/min

轉速

1150 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

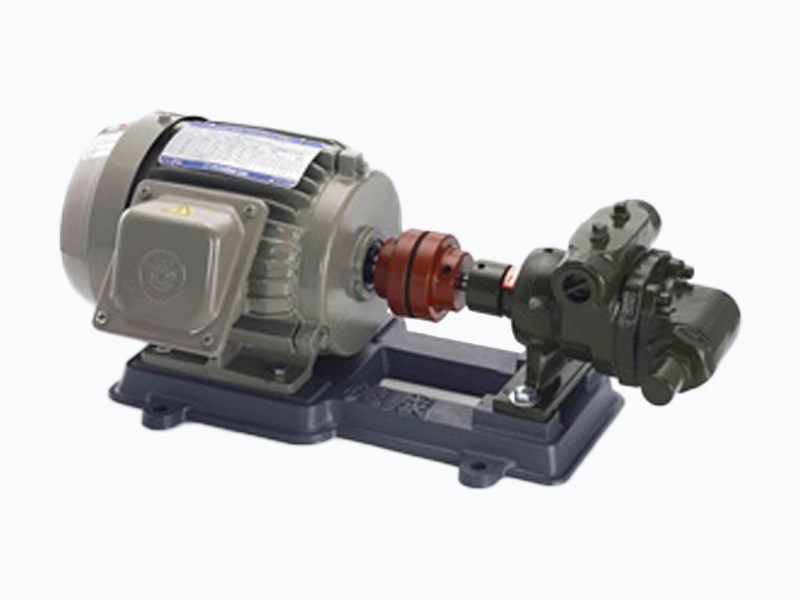

GG95 產品照片

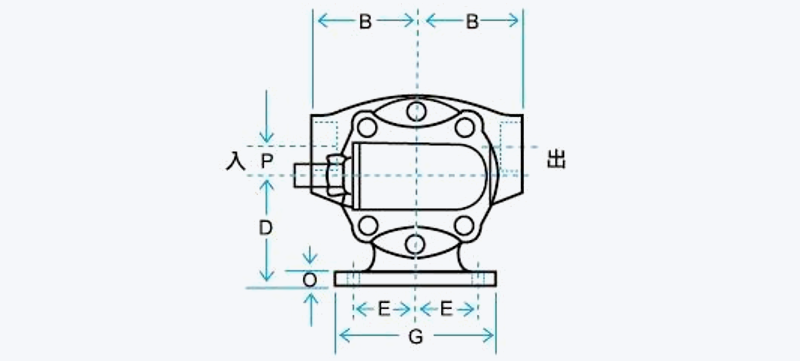

GG95 正立面圖

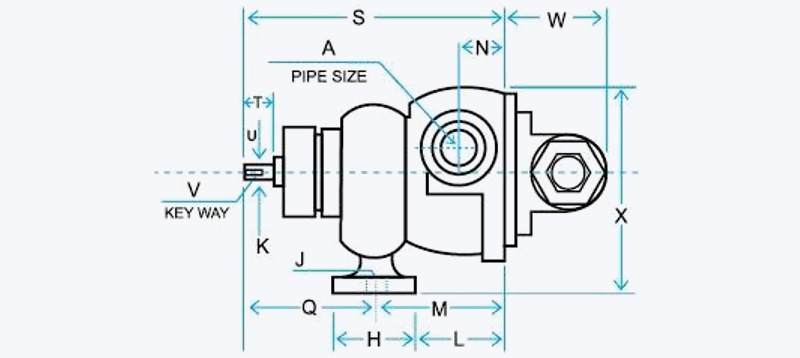

GG95 側立面圖

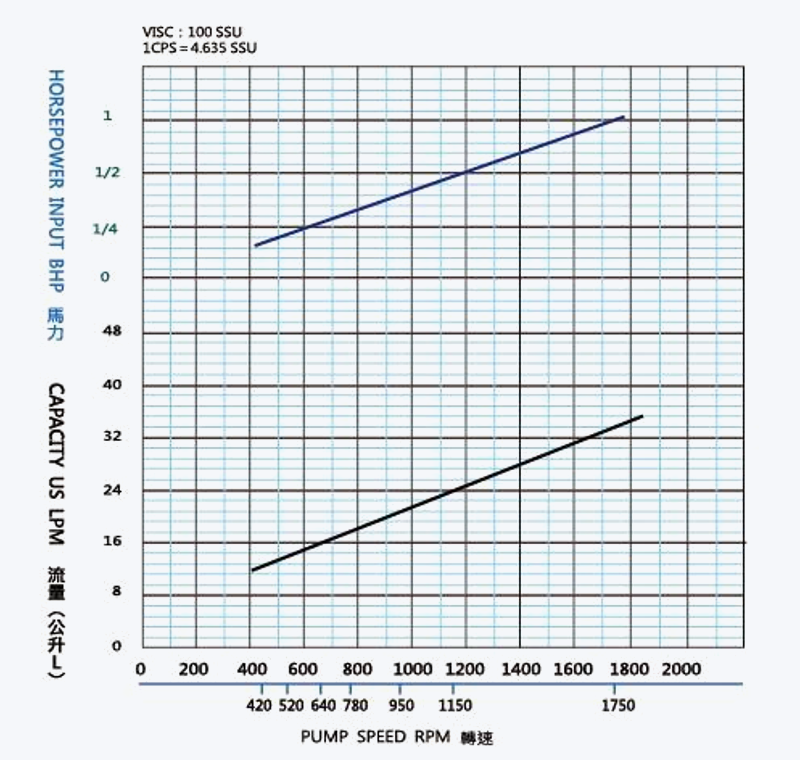

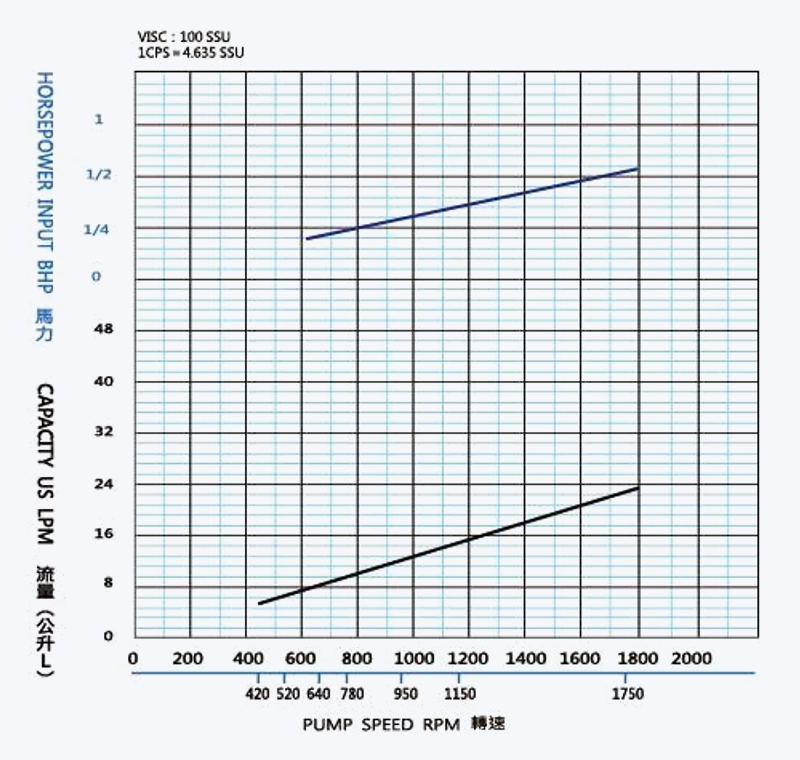

性能曲線

尺寸圖

GG95 側立面圖

GG95 正立面圖

尺寸對照表Unit:mm

型式	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W	X
GG95/軸封式	1/2"	62	71	41		108	40	11	11	32	20	25	11	36	96	142	27	26	FLAT	70	134

規格表

型式 TYPE		正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( ℃ )
機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size ( inches )	出油量 Out of fuel ( L / MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 weight of pump ( kg )
GG95	1/2"	15	1150	1/2	1	200	240	7

3/4" GG95

小口徑、高精準輸送，適用精密製程與小流量需求。

額定流量

24 L/min

轉速

1150 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

GG95 產品照片

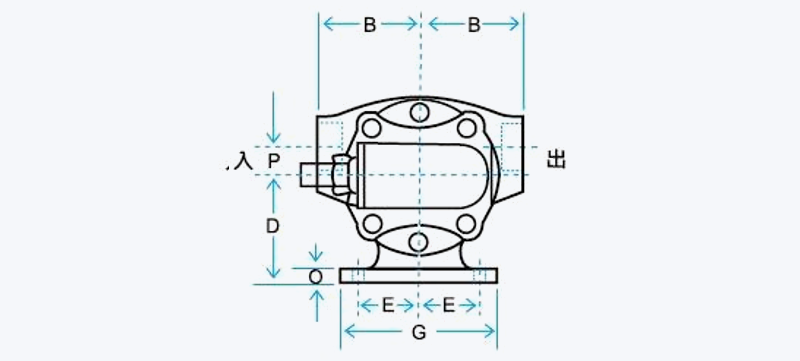

GG95 正立面圖

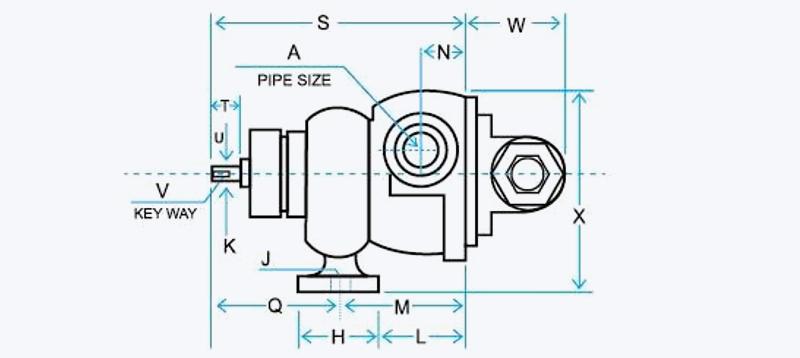

GG95 側立面圖

性能曲線

尺寸圖

GG95 側立面圖

GG95 正立面圖

尺寸對照表Unit: mm

型式	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W	X
GG95/軸封式	3/4"	62	71	41		108	40	11	11	32	20	25	11	38	96	142	27	26	FLAT	70	134

規格表

型式 TYPE		正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( ℃ )
機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size ( inches )	出油量 Out of fuel ( L / MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 weight of pump ( kg )
GG95	3/4"	24	1150	1/2	1	200	240	7

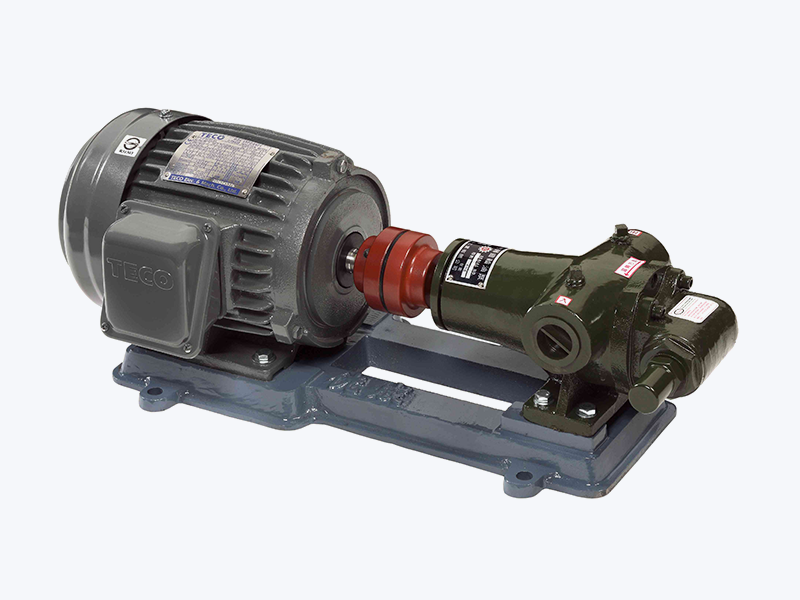

1" GG195/GG195P

標準口徑規格，兼顧流量與效率，可依密封方式選配。

額定流量

26 ~ 38 L/min

轉速

1150 ~ 1750 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

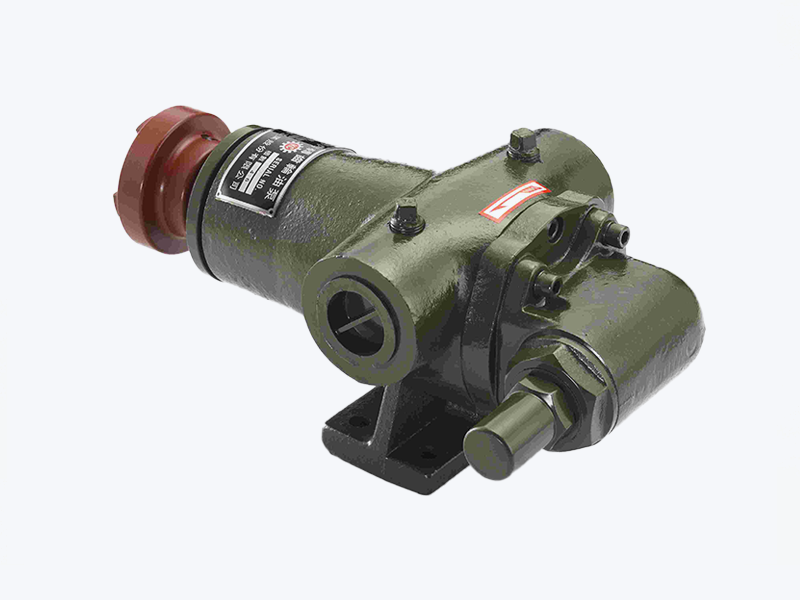

軸封式 Mechanical Seal

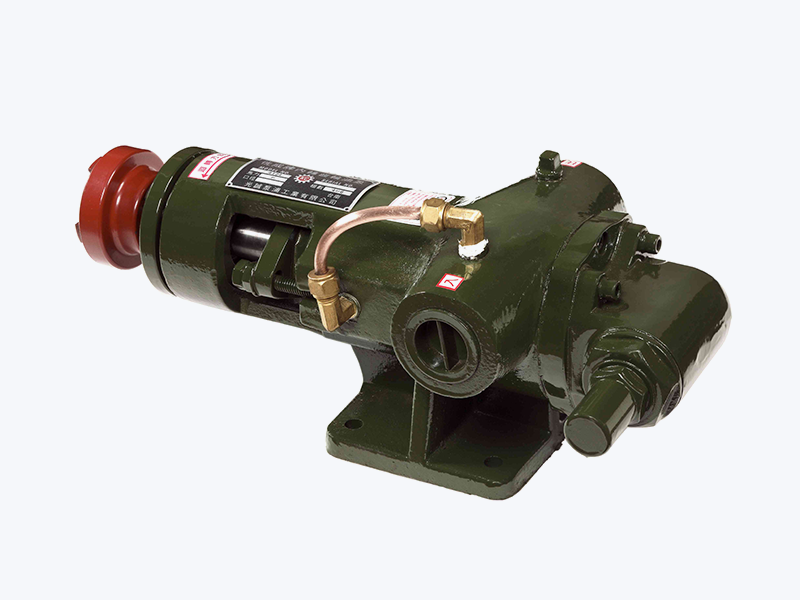

填料式 Packing

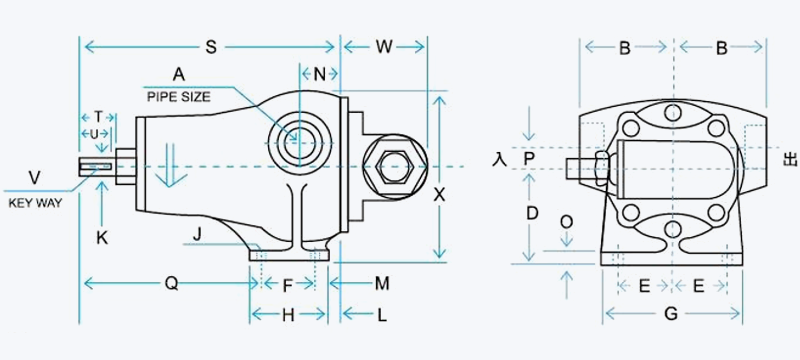

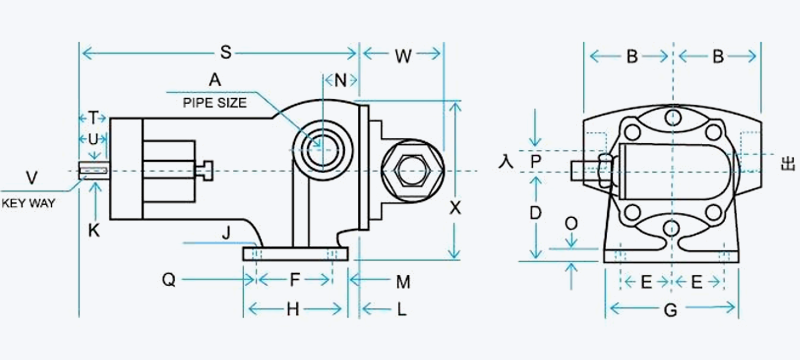

尺寸圖

填料式 Packing

軸封式 Mechanical Seal

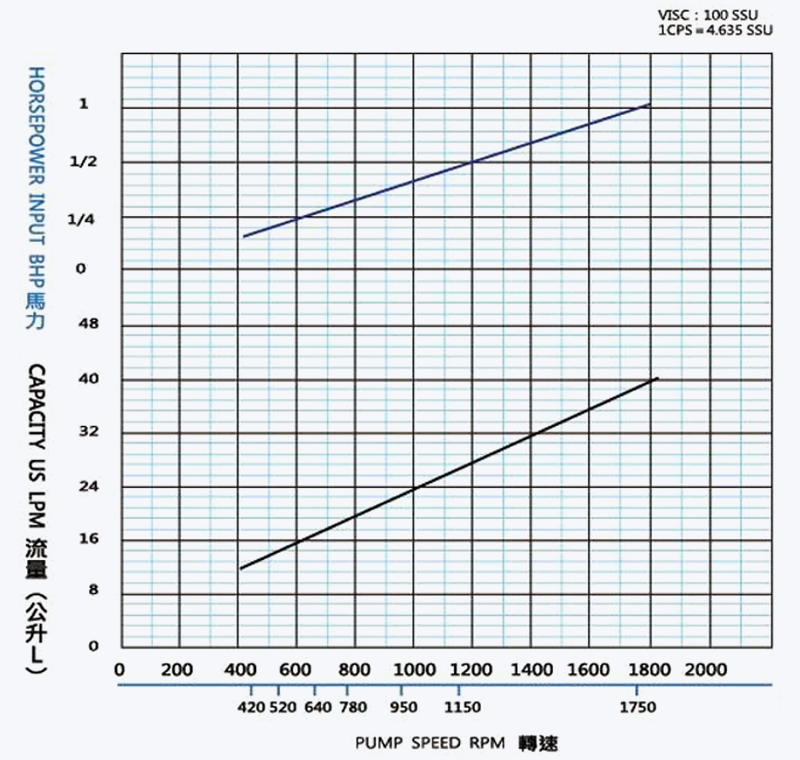

性能曲線

尺寸對照表Unit: mm

選擇方式	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W	X
填料式 Packing	1"	75	85	40	80	110	110	9	18	13	15	28	11	16	164	272	30	26	5×5	70	130
機械式 Mechanical Seal	1"	75	70	41	35	104	58	9	12.7	9	11	28	8	16	140	195	25.4	24	FLAT	70	121

規格表

型式 TYPE			正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( °C )
填料 Packing	機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size (inches)	出油量 Out of fuel ( L / MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 weight of pump ( kg )
GG195P	GG195	1"	38	1750	1	2	200	240	11 (GG195P)
GG195P	GG195	1"	26	1150	1	1	200	240	8 (GG195)

• FC耐磨耗合金 • SUS304不銹鋼（無安全限型）• 應以尺寸參考P.10

1 1/2" HL4124 / HL124

中口徑輸送，適用較高黏度與連續運轉工況。

額定流量

75 ~ 113 L/min

轉速

1150 ~ 1750 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

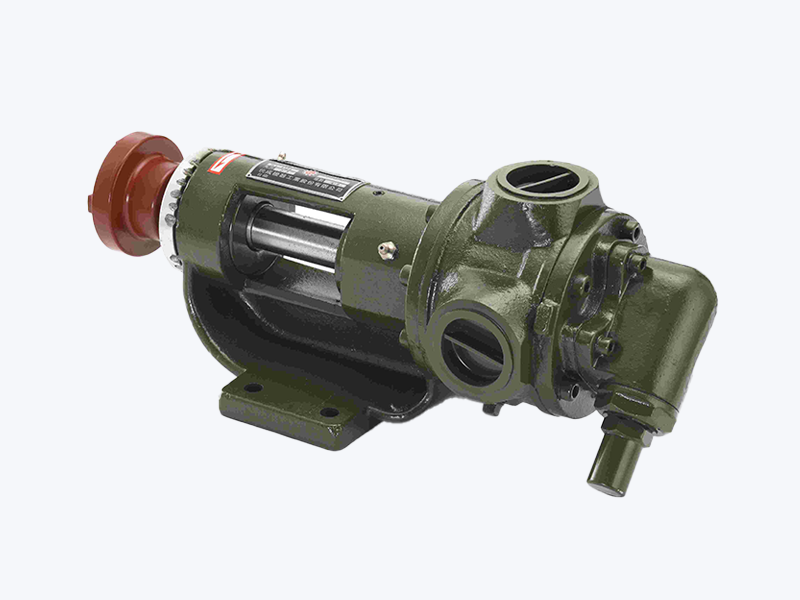

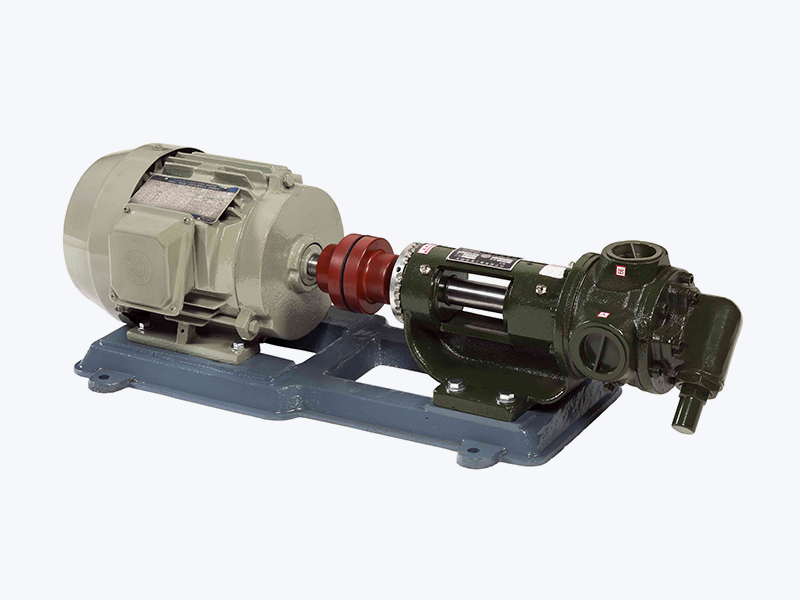

軸封式 Mechanical Seal

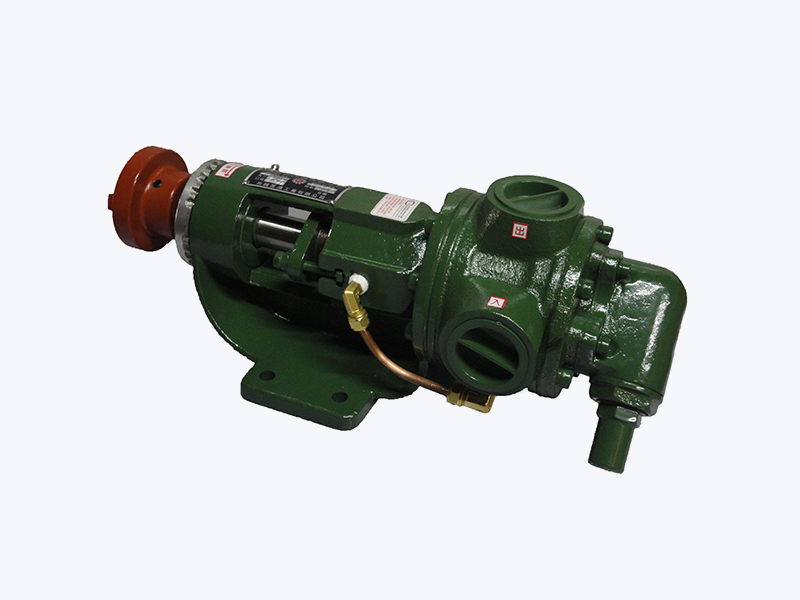

填料式 Packing

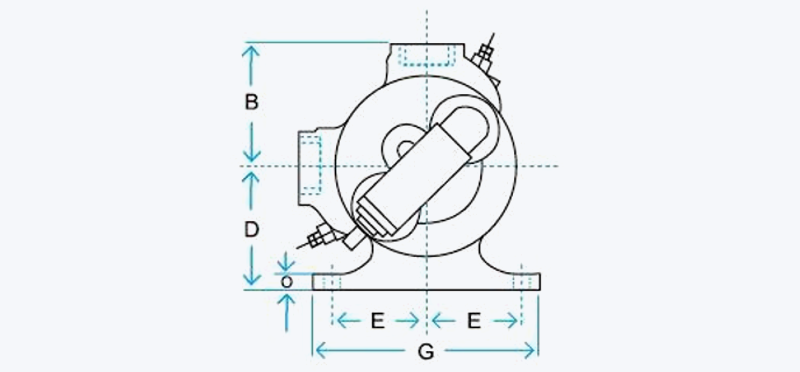

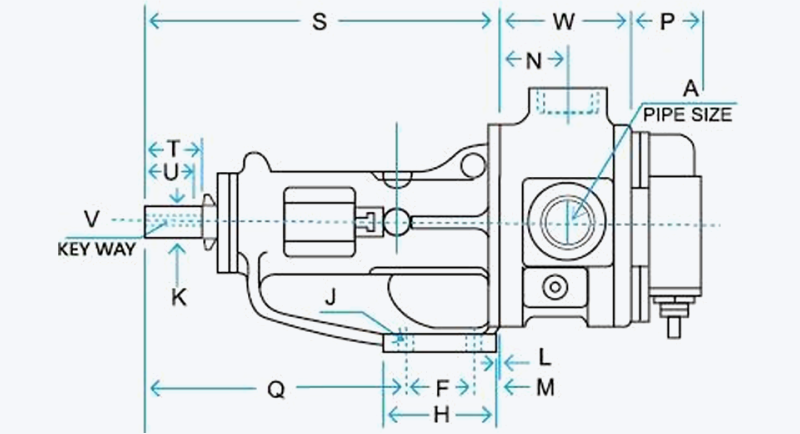

尺寸圖

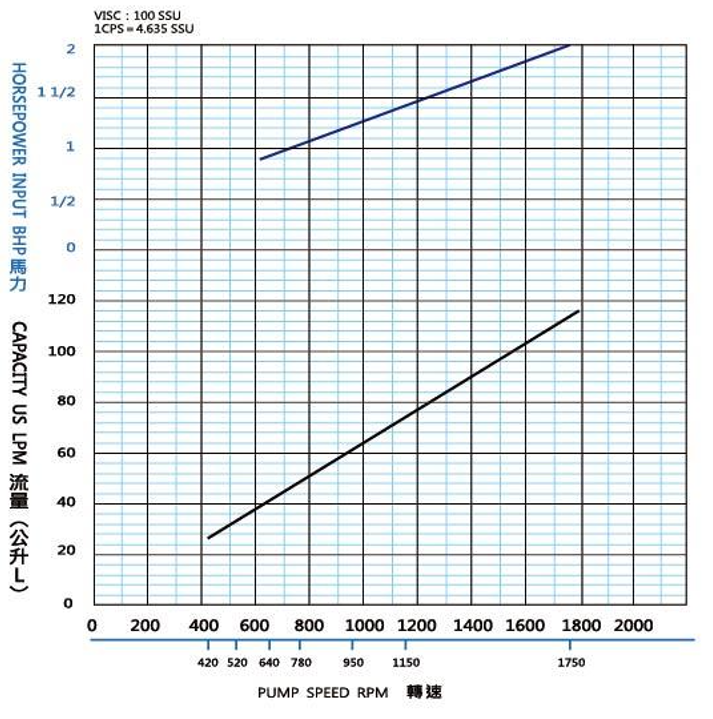

性能曲線

尺寸對照表Unit: mm

型式 TYPE/Seal selection	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W
填料式 Packing	1 1/2"	76	89	70	57	172	90	11	19	40	15	48	14	60	150	262	38	35	5x5	80
機械式 Mechanical Seal	1 1/2"	76	89	70	57	172	90	11	19	40	15	48	14	60	150	262	38	35	5x5	80

規格表

型式 TYPE			正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( °C )
填料 Packing	機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size (inches)	出油量 Out of fuel ( L / MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 weight of pump ( kg )
HL124	HL4124	1 1/2	113	1750	2	3	200	240	18
HL124	HL4124	1 1/2	75	1150	2	2	200	240	18

• FC耐磨耗合金 • SUS304不銹鋼（無安全限型）• 應以尺寸參考P.10

2" K4124 / K124

高流量應用大型輸送設備。

額定流量

113 ~ 227 L/min

轉速

320 ~ 640 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

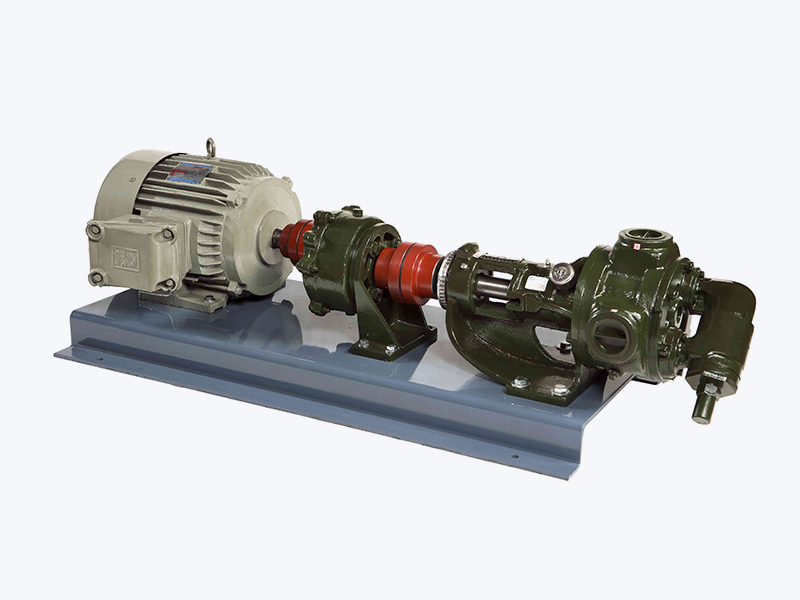

K4124 產品照片

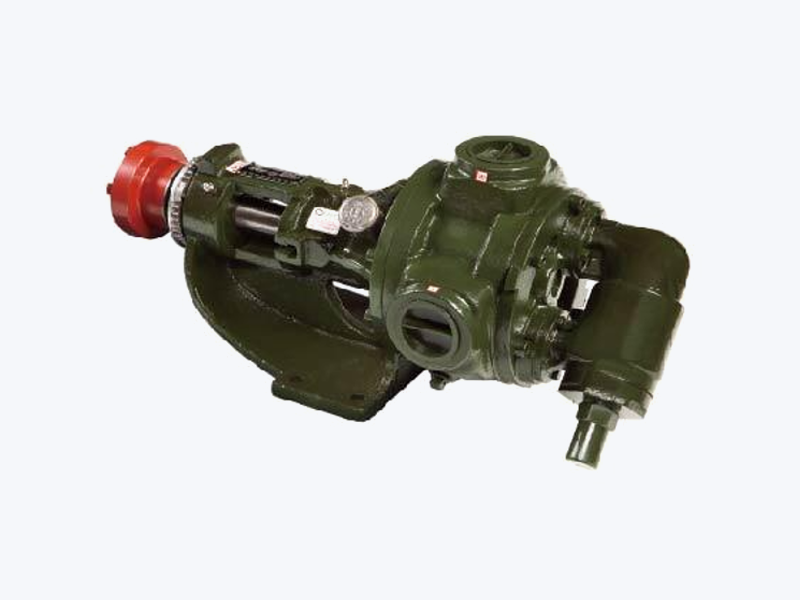

軸封式 Mechanical Seal

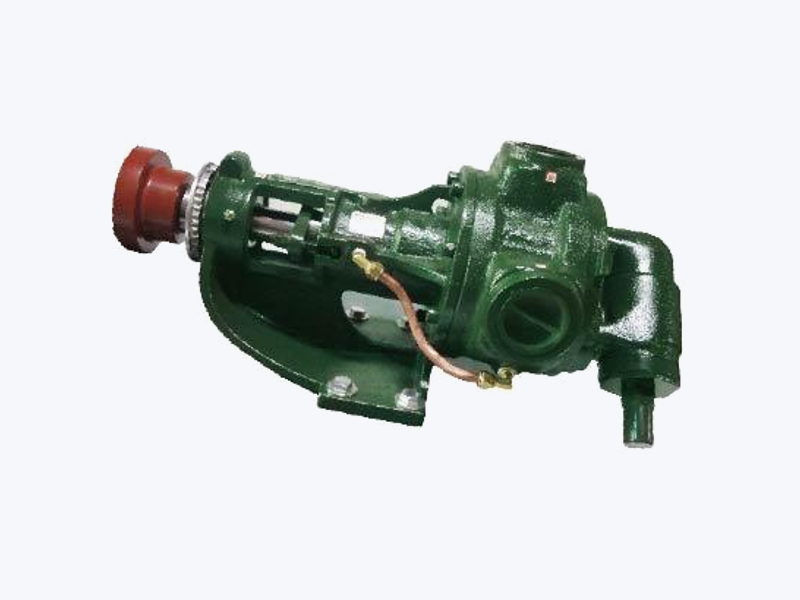

填料式 Packing

尺寸圖

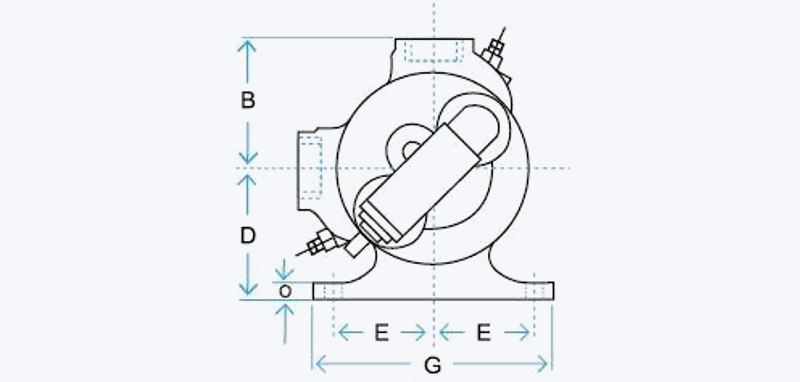

K4124 正立面圖

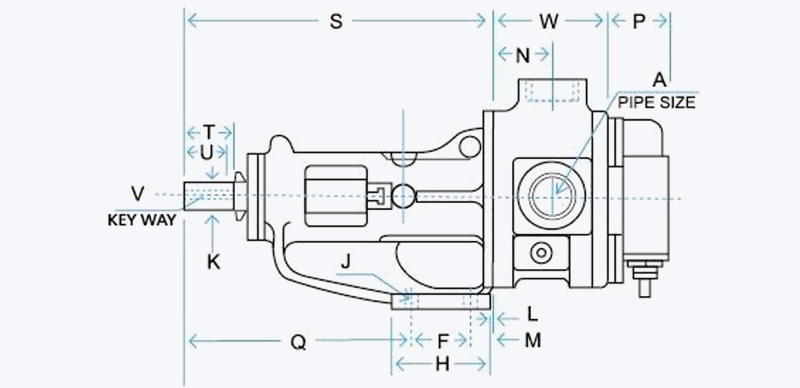

K4124 側立面圖

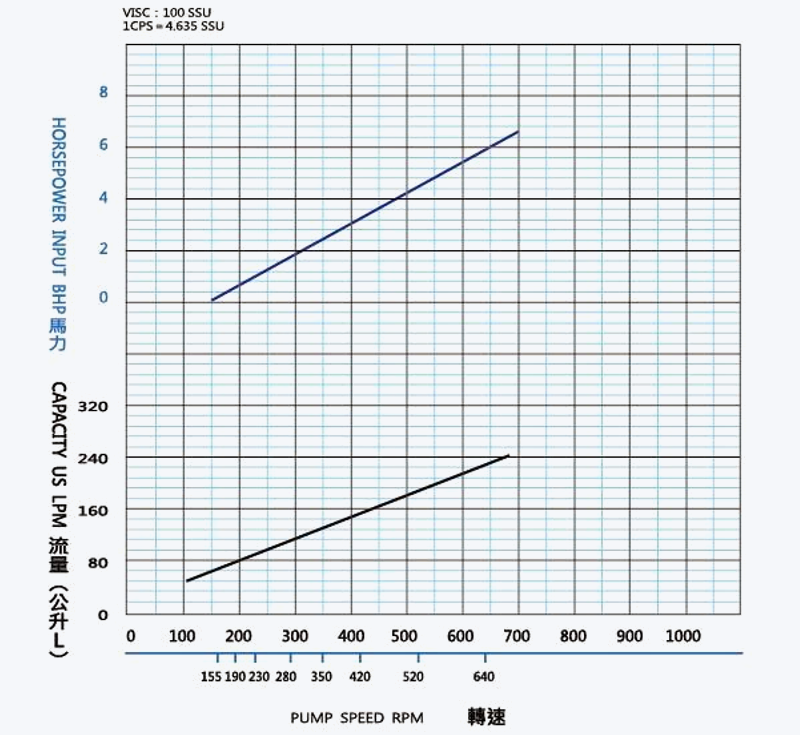

性能曲線

尺寸對照表Unit: mm

型式 TYPE/Seal selection	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W
K124/填料式 Packing	2"	135	140	101.6	70	240	111	15	30	3	22	68	14	110	255	350	55	40	7X7	130
K4124/軸封式 Mechanical Seal	2"	135	140	101.6	70	240	111	15	30	3	22	68	14	110	255	350	55	40	7X7	130

規格表

型式 TYPE		出油口口徑/吋 Pipe Size (inches)	正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( °C )		泵淨重 Weight of pump ( kg )
填料 Packing	機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size (inches)	出油量 Out of fuel ( L / MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 Weight of pump ( kg )
K124	K4124	2"	227	640	5	7 1/2	200	240	48
K124	K4124	2"	113	320	3	5	200	240	48

2 1/2" LQ4124 / LQ124

高流量應用大型輸送設備。

額定流量

511 L/min

轉速

640 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

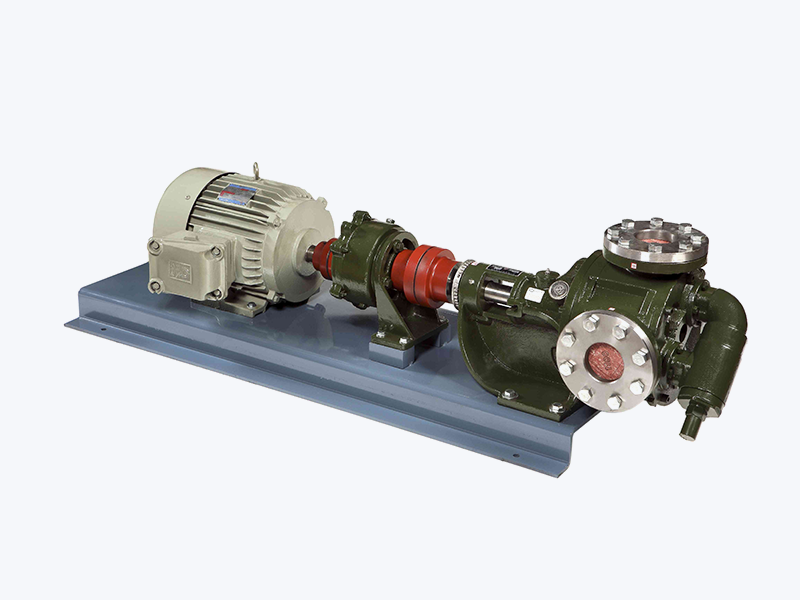

LQ4124 產品照片

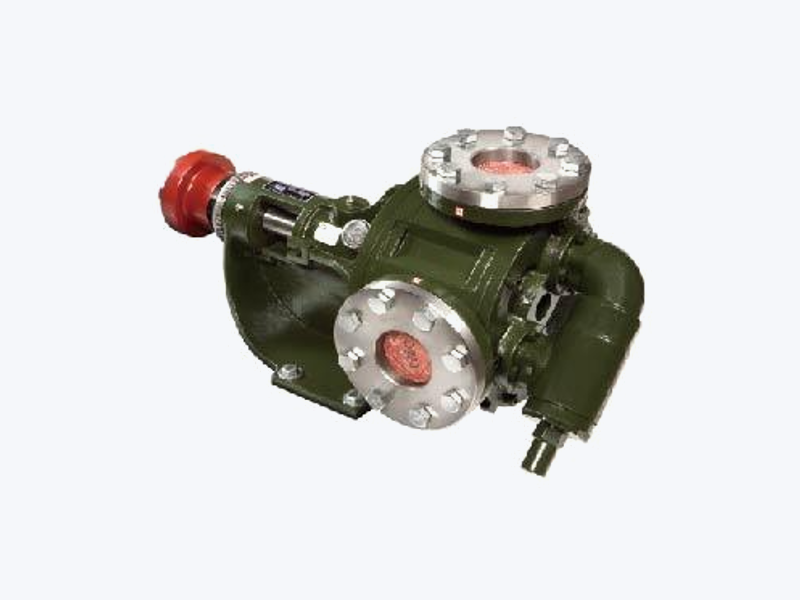

軸封式 Mechanical Seal

填料式 Packing

尺寸圖

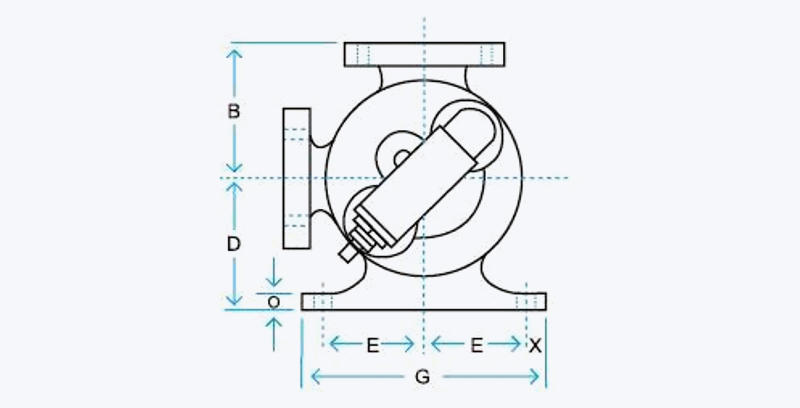

LQ4124 正立面圖

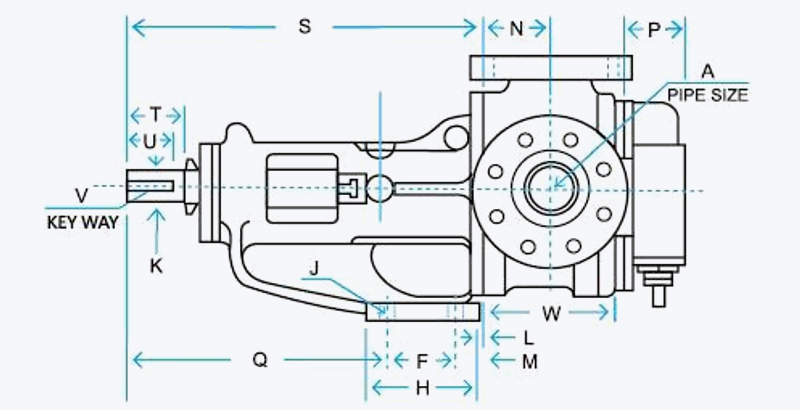

LQ4124 側立面圖

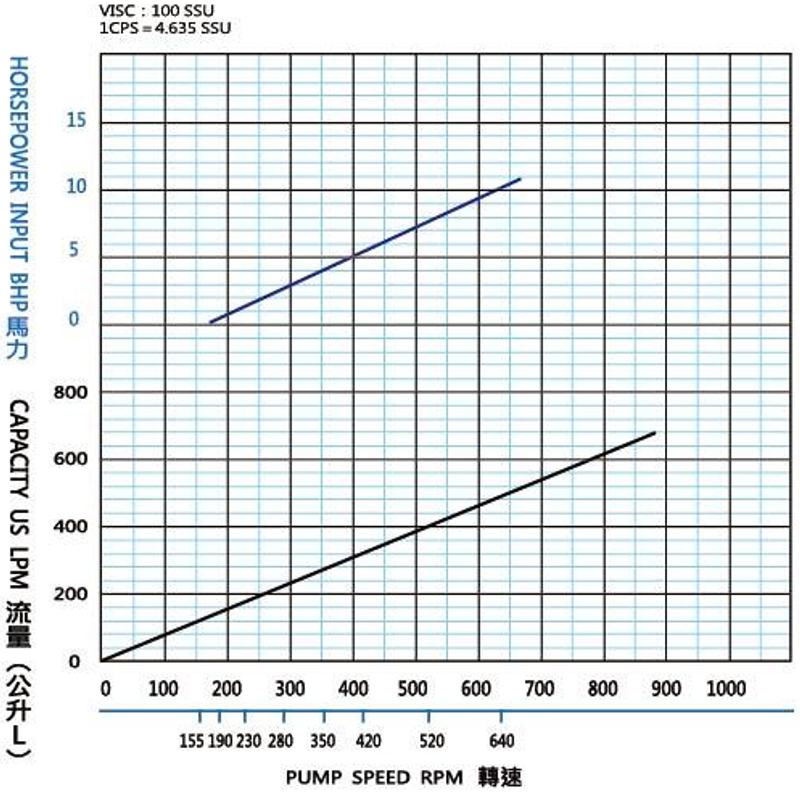

性能曲線

尺寸對照表Unit: mm

型式 TYPE/Seal selection	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W
LQ124/填料式 Packing	2 1/2"	165	178	111	102	255	138	14	32	5	13	80	14	110	250	370	57	40	8x8	145
LQ4124/軸封式 Mechanical Seal	2 1/2"	165	178	111	102	255	138	14	32	5	13	80	14	110	250	370	57	40	8x8	145

規格表

型式 TYPE		出油口口徑/吋 Pipe Size (inches)	正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( ℃ )		泵淨重 weight of pump ( kg )
填料 Packing	機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size (inches)	出油量 Out of fuel ( L /MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 weight of pump ( kg )
LQ124	LQ4124	2 1/2"	511	640	7 1/2	15	200	240	79

3" LS4124 / LS124

高流量應用大型輸送設備。

額定流量

757 L/min

轉速

640 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金/
SUS316不鏽鋼
(不鏽鋼商品無配置安裝閥)

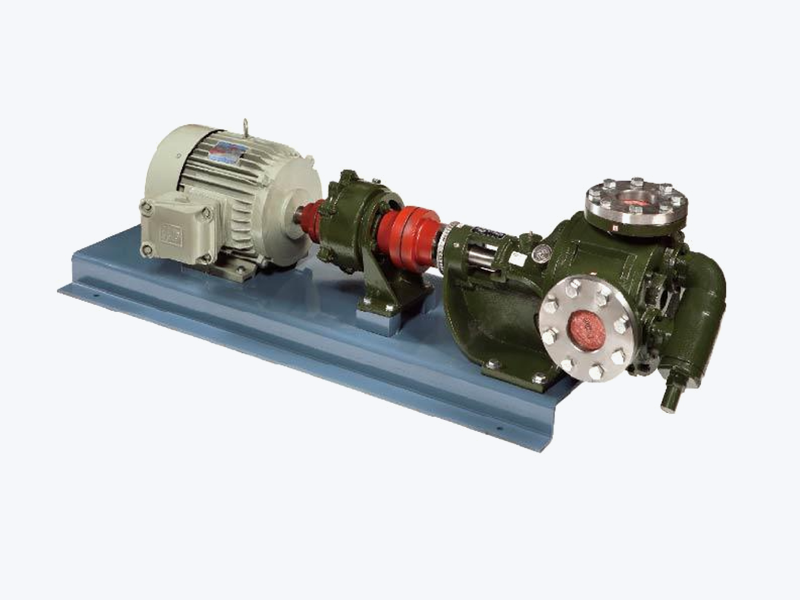

LS4124 產品照片

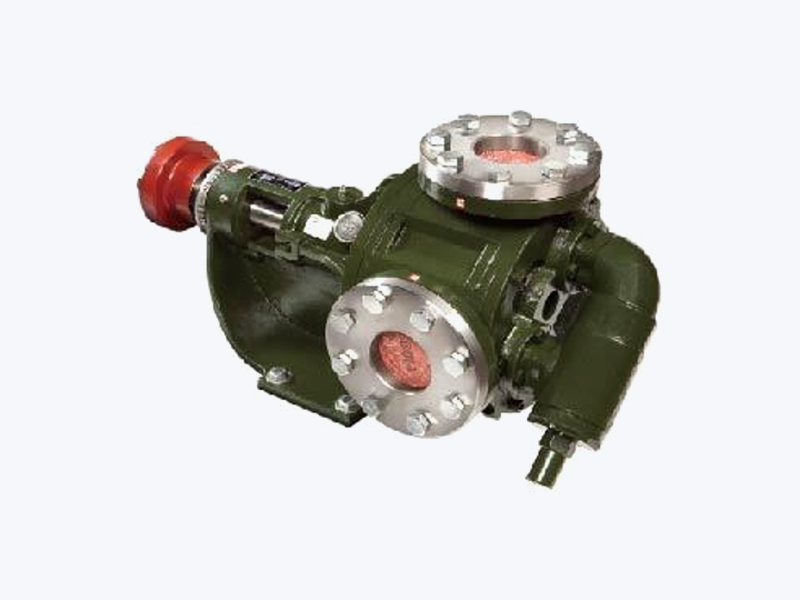

軸封式 Mechanical Seal

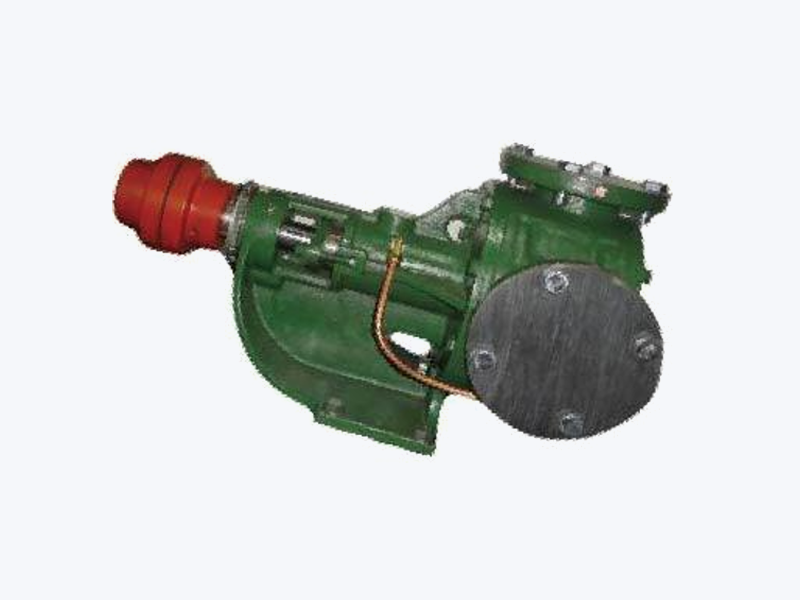

填料式 Packing

尺寸圖

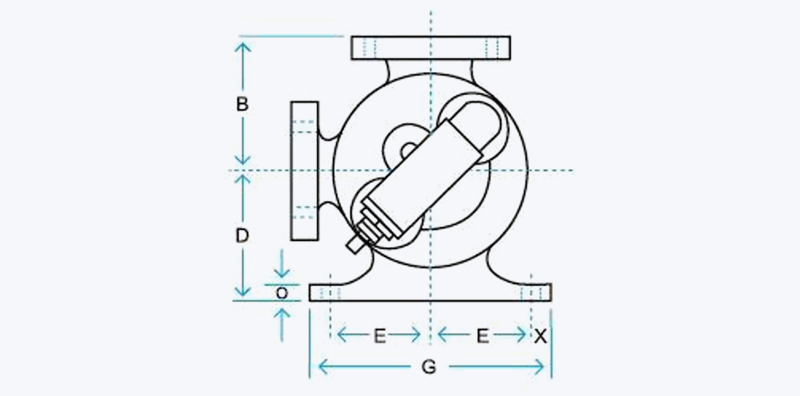

LS4124 正立面圖

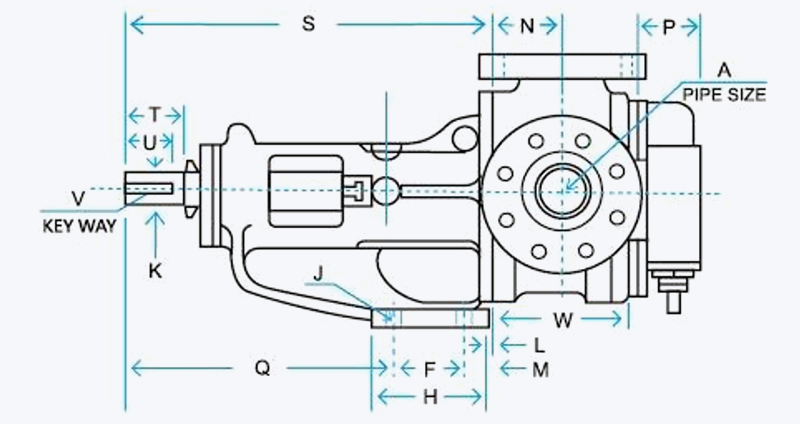

LS4124 側立面圖

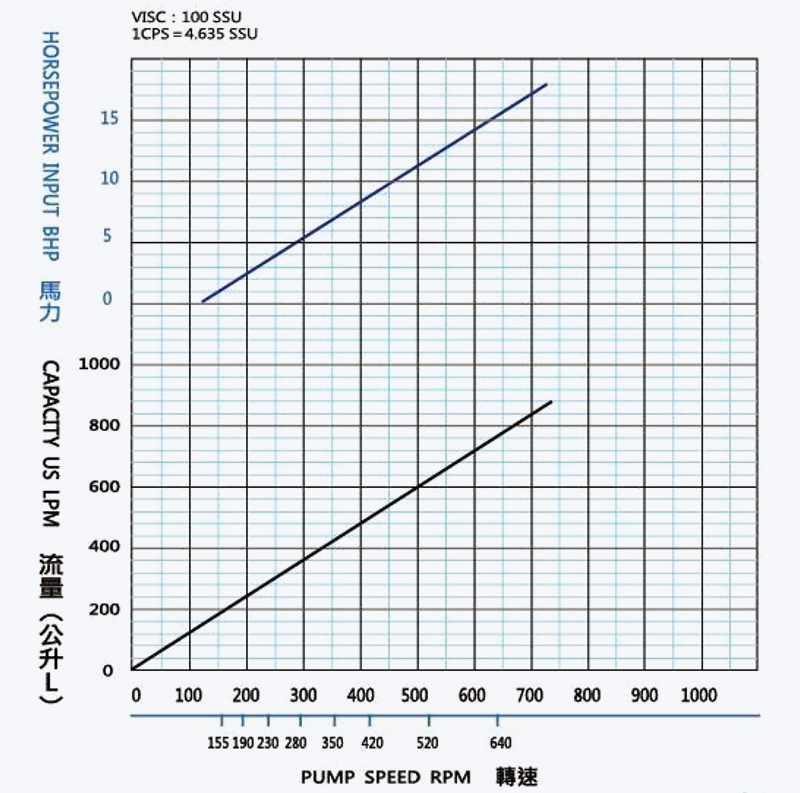

性能曲線

尺寸對照表Unit: mm

型式 TYPE/Seal selection	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W
LS4124/軸封式 Mechanical Seal	3"	165	178	111	102	255	138	14	32	5	13	105	14	110	250	370	57	40	8x8	170
LS124/填料式 Packing	3"	165	178	111	102	255	138	14	32	5	13	105	14	110	250	370	57	40	8x8	170

規格表

型式 TYPE		出油口口徑/吋 Pipe Size (inches)	正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( ℃ )		泵淨重 Weight of pump ( kg )
填料 Packing	機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size (inches)	出油量 Out of fuel ( L /MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 Weight of pump ( kg )
LS124	LS4124	3"	757	640	15	20	200	240	86

4" QR4124 / QR124

高流量應用大型輸送設備。

額定流量

1135 L/min

轉速

520 RPM/MIN

最高溫度

240°C

材質

FC耐磨耗合金
(4英吋無不鏽鋼商品)

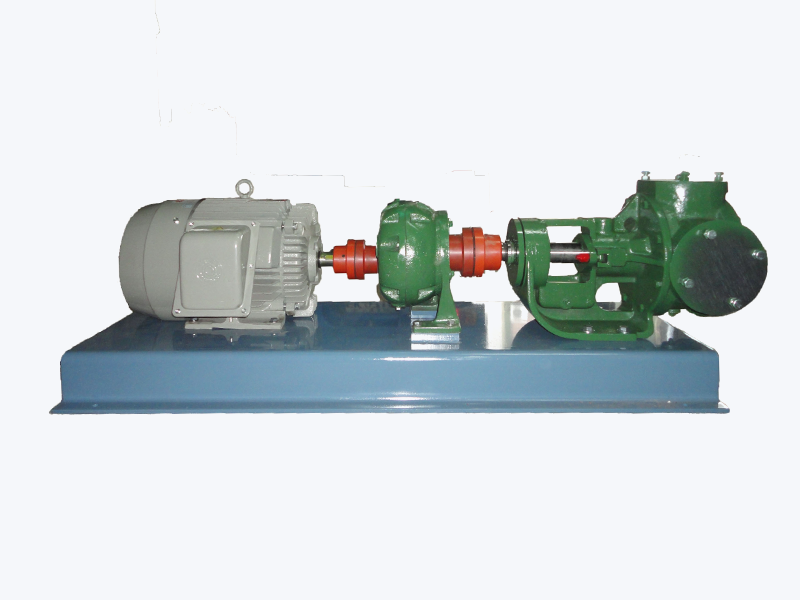

QR4124 產品照片

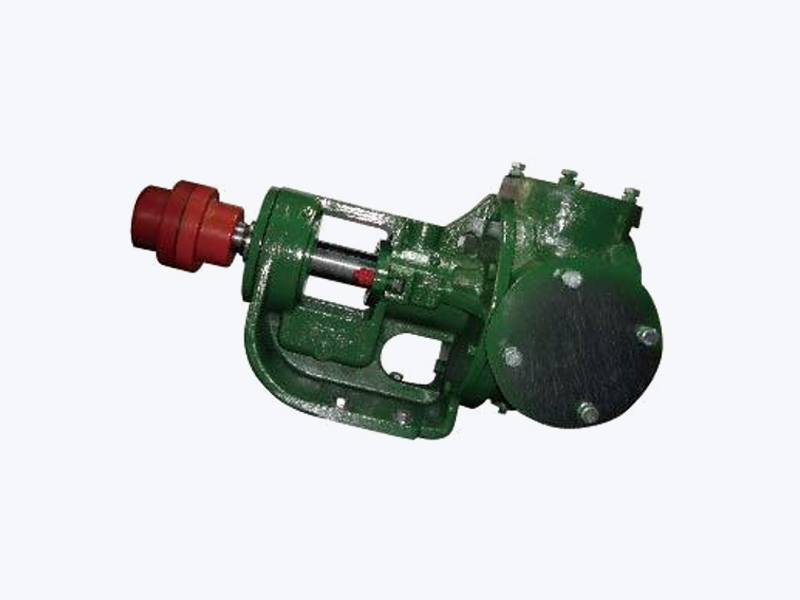

軸封式 Mechanical Seal

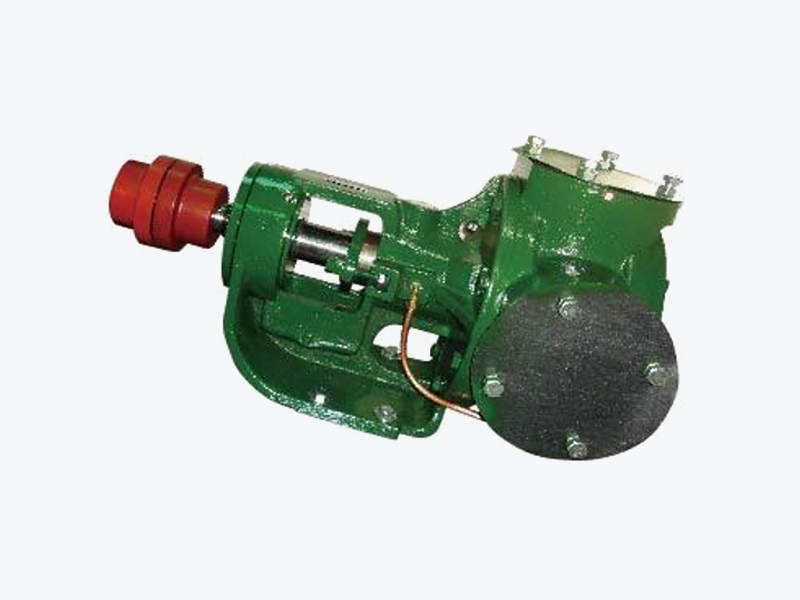

填料式 Packing

尺寸圖

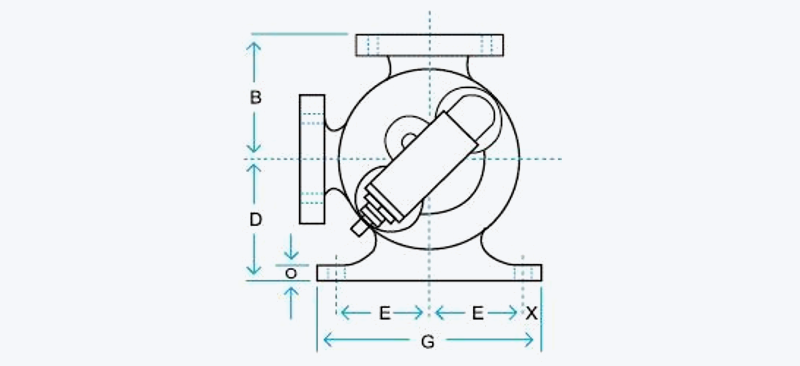

QR4124 正立面圖

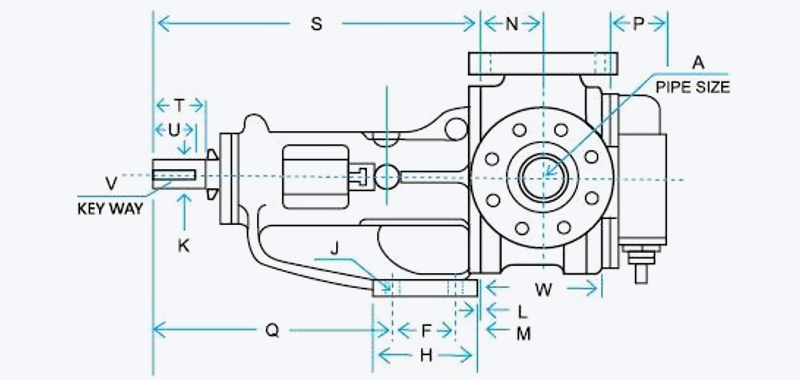

QR4124 側立面圖

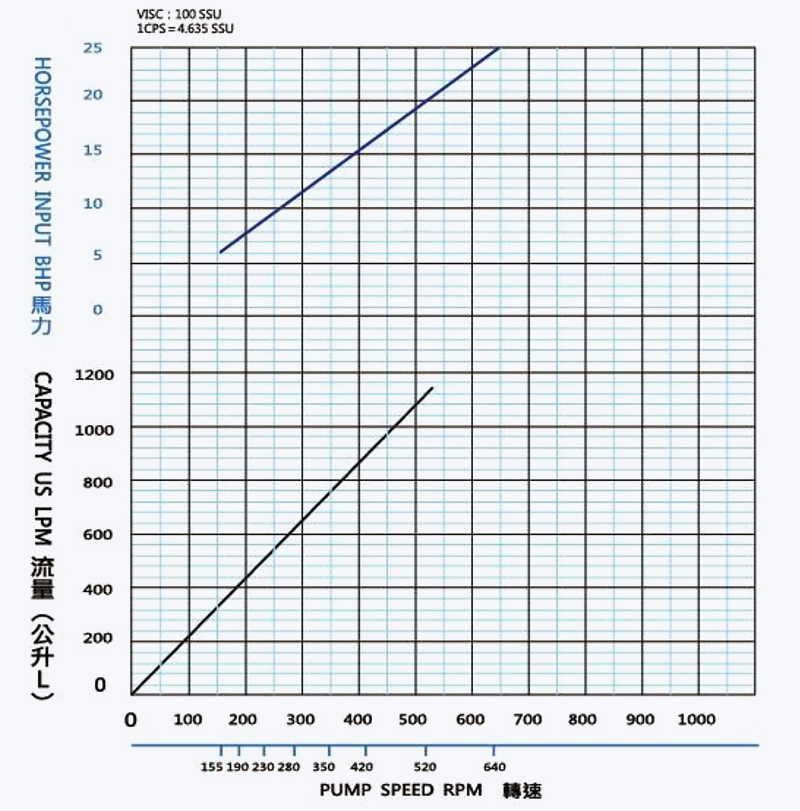

性能曲線

尺寸對照表Unit: mm

型式 TYPE/Seal selection	A	B	D	E	F	G	H	J	K	L	M	N	O	P	Q	S	T	U	V	W
QR124/填料式 Packing	4"	216	222.3	104.8	101.6	260	157	18	49.2	10	9	180	20	/	310	420	115	110	12.7 x 12.7	278
QR4124/軸封式 Mechanical Seal	4"	216	222.3	104.8	101.6	260	157	18	49.2	10	9	180	20	/	310	420	115	110	12.7 x 12.7	278

規格表

型式 TYPE		出油口口徑/吋 Pipe Size (inches)	正常定律 Normal laws		推薦馬達馬力 Recommended motor horsepower		最高容許溫度 Maximum temperature ( ℃ )		泵淨重 Weight of pump ( kg )
填料 Packing	機械軸封 Mechanical Seal	出油口口徑/吋 Pipe Size (inches)	出油量 Out of fuel ( L /MIN )	轉速 Speed ( RPM/MIN )	壓力 Pressure ( 3.5 Kgf/cm² )	壓力 Pressure ( 7 Kgf/cm² )	填料 Packing	機械軸封 Mechanical Seal	泵淨重 Weight of pump ( kg )
QR124	QR4124	4"	1135	520	20	40	200	240	200

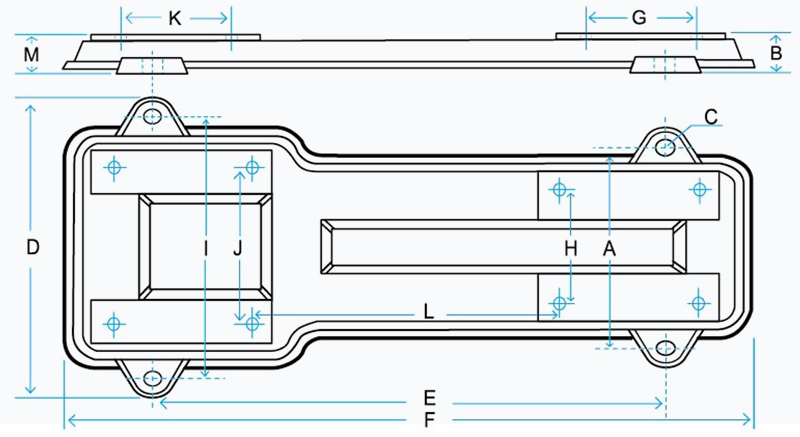

BASE SIZES 底座規格

底座規格表

產品規格表

口徑(吋) Pipe size		軸封式 Mechanical Seal	型號 TYPE	填料式 Packing	型號 TYPE	馬力 Horse power	極數 Pole	A	B	C	D	E	F	G	H	I	J	K	L	M
1/2"	3/4"	●	GG95			1/2HP	4P	168	28	11	245	249	370		82	212	112	90	174	28
1/2"	3/4"	●	GG95			1/2HP	6P	168	37	11	245	249	370		82	212	125	100	187	28
1/2"	3/4"	●	GG95			1HP	4P	168	37	11	245	249	370		82	212	125	100	187	28
1/2"	3/4"	●	GG95			1HP	6P	169	49	11	244	316	435		82	212	140	125	206	29
1"		●	GG195			1HP	4P	169	39	11	244	316	435	35	82	212	125	100	233	29
1"		●	GG195			1HP	6P	171	51	11	275	395	525	35	82	240	140	125	249	31
1"				●	GG195P	1HP	4P	164	29	11	247	395	518	80	80	214	125	100	260	34
1"				●	GG195P	1HP	6P	177	39	11	282	462	592	80	80	244	140	125	268	34
1 1/2"		●	HL4124	●	HL124	2HP	4P	227	36	11	310	440.5	565	57	140	271.5	140	125	259	35
1 1/2"		●	HL4124	●	HL124	2HP	6P	227	46	11	310	440.5	565	57	140	271.5	160	140	276	35
1 1/2"		●	HL4124	●	HL124	3HP	4P	227	46	11	310	440.5	565	57	140	271.5	160	140	276	35
1 1/2"		●	HL4124	●	HL124	3HP	6P	228	60	11	332	493	627	57	140	290	190	140	283	37
2"		●	K4124	●	K124				80		520		1055
2 1/2"		●	LQ4124	●	LQ124				80		520		1278
3"		●	LS4124	●	LS124				80		520		1278
4"		●	QR4124	●	QR124				120		660		1550

* 僅供參考，實際規格請以最新型錄為準。

出油口徑適用馬力級數對照表

馬力	極數	出油口徑 Pipe size (inches吋)
Horsepower	Pole	1/2"	3/4"	1"	1 1/2"	2"	2 1/2"	3"	4"
1/2HP	4P	●	●
1/2HP	6P	●	●
1HP	4P	●	●	●
1HP	6P	●	●	●
2HP	4P	●	●	●	●
2HP	6P				●
3HP	4P				●
3HP	6P				●	●
5HP	4P				●	●
7 1/2HP	4P					●	●
10HP	4P						●	●
15HP	4P						●	●
20HP	4P							●	●
25HP	4P								●
40HP	4P								●

* 僅供參考。

黏度 (SSU)	輸送量%參考值
30 ~ 250	100%
250 ~ 750	90%
750 ~ 2,500	80%
2,500 ~ 7,500	70%
7,500 ~ 25,000	60%
25,000 ~ 75,000	40%
75,000 ~ 250,000	25% ~ 30%

型號一覽

1/2" GG95

性能曲線

尺寸圖

尺寸對照表Unit:mm

規格表

3/4" GG95

性能曲線

尺寸圖

尺寸對照表Unit: mm

規格表

1" GG195/GG195P

尺寸圖

性能曲線

尺寸對照表Unit: mm

規格表

1 1/2" HL4124 / HL124

尺寸圖

性能曲線

尺寸對照表Unit: mm

規格表

2" K4124 / K124

尺寸圖

性能曲線

尺寸對照表Unit: mm

規格表

2 1/2" LQ4124 / LQ124

尺寸圖

性能曲線

尺寸對照表Unit: mm

規格表

3" LS4124 / LS124

尺寸圖

性能曲線

尺寸對照表Unit: mm

規格表

4" QR4124 / QR124

尺寸圖

性能曲線

尺寸對照表Unit: mm

規格表

底座規格表

產品規格表

出油口徑適用馬力級數對照表

防洩方式表

黏度 / 輸送量參考

運轉注意事項

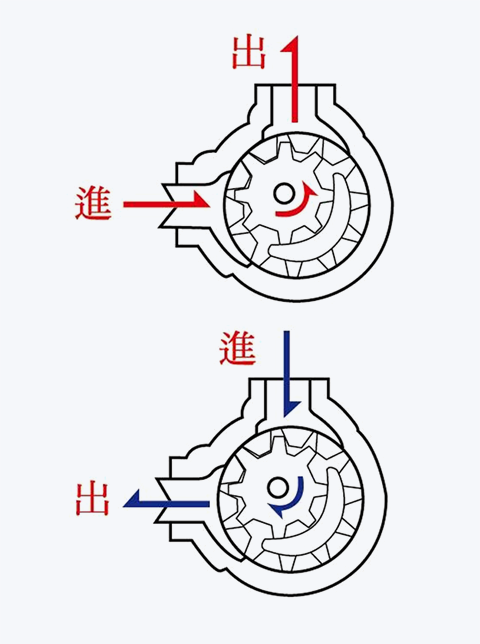

運轉方向指式圖
